MVR蒸發器處理含硫氰酸鈉廢水蒸發濃縮項目
來源：本站日期：2019-08-15 01:14:27 瀏覽：3094
項目名稱：MVR蒸發器處理含硫氰酸鈉廢水蒸發濃縮項目
蒸發器類型：MVR蒸發器
設備規格：處理量52T/D

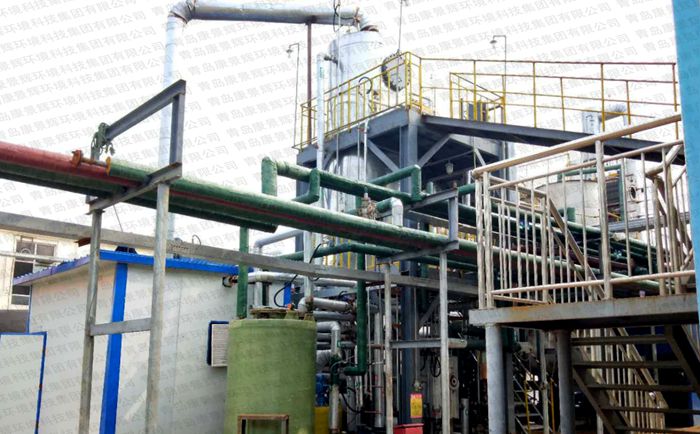

項目概述：該項目為河南某化工廠MVR蒸發濃縮設備，，進水量為50t/d，提供的進水溫度為25℃。
水質特點及工藝分析：
本項目進水含有大量的二甲胺有機物質和其他少部分不明有機物，不含鈣鎂離子、氯離子，所以設計采用316L不銹鋼材質，以節約成本。
工藝流程描述：
原水→預熱系統→進入MVR蒸發器→晶漿液→離心機→固體產出
原液首先進入預熱系統預熱，預熱后的物料進入一效蒸發器。
進入MVR蒸發器系統的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當晶漿濃度達到設計值60%時排出分離器，濃縮液排出系統。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽進入蒸汽壓縮機入口，溫度由99.95℃提升到118.03℃。再沿著二次蒸汽出口管道進入加熱器的蒸汽程。
二次蒸汽在加熱器中換熱后冷凝成水，去往預熱器為原料預熱。
